Technische Daten
| Hersteller | VOTRONIC |
|---|---|
| Hersteller-Artikelnummer | 5804 |
| Modell | Smart Shunt CI 100A |
| EAN | 4250683619419 |
| Batterie-Nennspannung | 12 / 24 V |
| Betriebsspannungsbereich Bordbatterie | 8–32 V |
| Betriebsspannungsbereich Starterbatterie | 8–35 V |
| Stromaufnahme | Ca. 5 mA |
| Batterietypen | Blei, Gel, AGM, LiFePO4 |
| Dauerstrom | 100 A |
| Strombelastbarkeit 6 Minuten | 150 A |
| Strombelastbarkeit 3 Minuten | 200 A |
| Schnittstelle | CI-Bus / LIN-Bus |
| Abmessungen | 135 × 32 × 44 mm |
| Betriebstemperatur | -25 bis +65 °C |
| Schaltausgang | 0,2 A (-25 bis +50 °C) |
Beschreibung

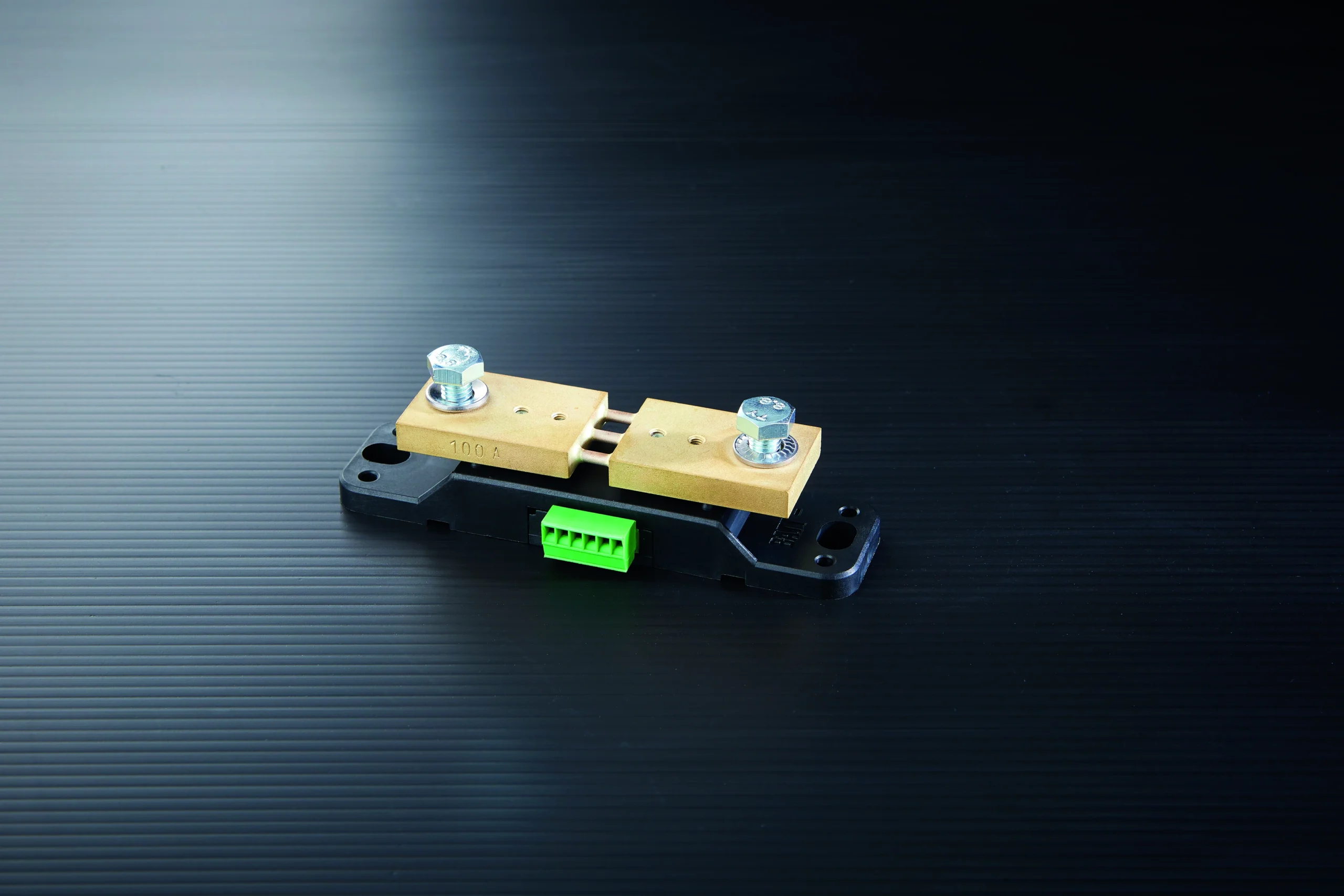

Votronic Smart Shunt CI 100A
Votronic Smart Shunt CI 100A (Hersteller-Artikelnummer 5804). Smart Shunt CI 100A. Batterie-Messgerät zur Erfassung von Lade- und Entladeströmen sowie zur Ermittlung des Ladezustands. Nennstrom 100 A; für 12-/24-V-Bordnetze. Für die Parametrierung ist ein geeigneter CI-Bus-/LIN-Bus-Master, beispielsweise eine kompatible VOTRONIC-Anzeige, erforderlich.
Modellspezifische Eckdaten: Dauerstrom: 100 A; Schnittstelle: CI-Bus / LIN-Bus.
Für Auswahl und Anschluss sind die modellbezogenen technischen Daten und Herstellerunterlagen maßgeblich. Bitte die Anforderungen des vorhandenen Systems vor Installation abgleichen.
Technische Eigenschaften
- Batterie-Nennspannung: 12 / 24 V
- Betriebsspannungsbereich Bordbatterie: 8–32 V
- Betriebsspannungsbereich Starterbatterie: 8–35 V
- Stromaufnahme: Ca. 5 mA
- Batterietypen: Blei, Gel, AGM, LiFePO4
- Dauerstrom: 100 A
- Strombelastbarkeit 6 Minuten: 150 A
- Strombelastbarkeit 3 Minuten: 200 A
- Schnittstelle: CI-Bus / LIN-Bus
- Abmessungen: 135 × 32 × 44 mm
- Betriebstemperatur: -25 bis +65 °C
- Schaltausgang: 0,2 A (-25 bis +50 °C)
Montage und Hinweise
Bitte Hersteller-Artikelnummer 5804 sowie die Anforderungen des vorhandenen Systems vor der Bestellung abgleichen. Installation und Inbetriebnahme nach der passenden Herstelleranleitung; Arbeiten an elektrischen Anlagen durch entsprechend qualifizierte Personen.
