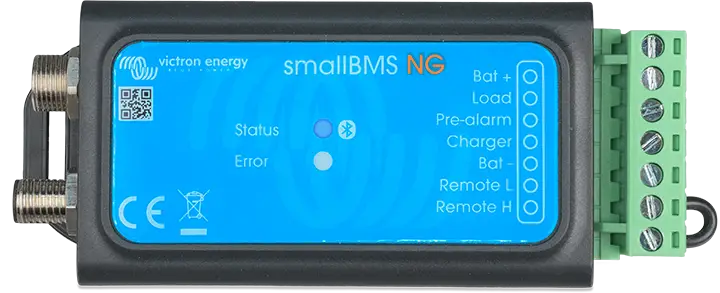

Battery Management System smallBMS NG mit Voralarm
Das smallBMS kann das VE.Bus BMS V2 in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichter/Ladegeräten geeignet: Es ist nämlich keine VE.Bus Schnittstelle vorhanden. Das smallBMS ist für die Nutzung mit Victron Smart LiFePo4 Batterien mit M8 Rundsteckverbinder ausgelegt.
Das smallBMS hat zwei Ausgänge, ähnlich wie das VE.Bus BMS V2.
Das smallBMS NG mit Voralarm ist ein allumfassendes Batteriemanagementsystem (BMS) für Victron Lithium NGBatterien (nicht zu verwechseln mit den Lithium-Smart-Batterien ohne NG). Bei diesen Batterien handelt es sich um Lithium-Eisenphosphat-Batterien (LiFePO4), die in den Spannungsstärken 12,8 V, 25,6 V und 51,2 V und mit unterschiedlichen Kapazitäten erhältlich sind. Sie können in Reihe, parallel oder in einer Kombination aus beidem geschaltet werden, sodass eine Batteriebank für Systemspannungen von 12 V, 24 V oder 48 V ausgelegt werden kann. Bei der Konfiguration einer Batteriebank mit 12-V- oder 24-V-Batterien können maximal 50 Batterien verwendet werden, während bei 48-V-Batterien bis zu 25 Batterien verwendet werden können. Dies ermöglicht eine maximale Energiespeicherkapazität von 192 kWh mit 12-V-Batterien, bis zu 384 kWh mit 24-V-Batterien und 12 kWh mit 48-V-Batterien
Das smallBMS NG ist eine einfache und kostengünstige Alternative zum VE.Bus BMS NG, verfügt jedoch nicht über eine VE.Bus-Schnittstelle und ist daher nicht für die Verwendung mit VE.Bus MultiPlus- und QuattroWechselrichter/Ladegeräten geeignet.
- Bluetooth Smart: Das smallBMS NG umfasst Bluetooth Smart für die drahtlose Konfiguration, Überwachung und Firmware-Aktualisierungen über die VictronConnect App.
- Lasttrennausgang: Steuert das ferngesteuerte Ein-/Ausschalten eines BatteryProtect, Wechselrichters, DCDC-Konverters oder anderer Lasten mit Funktion zum ferngesteuerten Ein-/Ausschalten. Dank seines maximalen Ausgangsstroms von 1 A kann er sogar ein Hochstromrelais oder ein Schütz steuern. Beachten Sie, dass ein nicht-invertierendes oder invertierendes Kabel zum Ein-/Ausschalten notwendig sein kann. Bitte beachten Sie hierfür das Handbuch.
- Ladetrennausgang: Steuert das ferngesteuerte Ein-/Ausschalten von Ladegeräten wie dem Smart Charger IP43, einem Cyrix-Li-Charge Relais, einem Cyrix-Li-ct Batteriekoppler oder einem BatteryProtect. Beachten Sie, dass der Lasttrennausgang (LOAD) nicht geeignet ist, um eine induktive Last wie z. B. eine Relaisspule zu versorgen
- Voralarmausgang: Löst eine sichtbare oder hörbare Warnung aus, wenn die Batteriespannung niedrig ist, und zwar mindestens 30 Sekunden, bevor der Lasttrennausgang aufgrund von Zellunterspannung deaktiviert wird. Kann ein Relais, eine LED oder einen akustischen Alarm ansteuern. Maximaler Ausgangsstrom: 1 A (nicht kurzschlussfest).
- Anschluss zum ferngesteuerten Ein-/Ausschalten: Ermöglicht die Fernsteuerung der Last- und Ladetrennausgänge. Wenn er ausgeschaltet sind, werden beide Ausgänge potentialfrei und die angeschlossenen Lasten und Ladegeräte werden ausgeschaltet.
- LED-Anzeigen: Das smallBMS NG verfügt über zwei LEDs: eine blaue LED für den Bluetooth-Status und eine rote LED für Warnungen und Alarmfehler.
- Konfigurierbare Entladeuntergrenze: Legt den minimalen SoC fest, um eine übermäßige Entladung zu verhindern und gleichzeitig genügend Energie für die Selbstentladung bereitzustellen. In VictronConnect wird eine Warnung bei niedrigem SoC ausgelöst, wodurch der Voralarmausgang aktiviert wird, wenn die Entladeuntergrenze fast erreicht ist. Ein Alarm bei niedrigem SoC wird ausgelöst, wenn die Entladeuntergrenze erreicht ist, und das BMS deaktiviert sofort den Ausgang des automatischen Transferschalters, wodurch alle von ihm gesteuerten Lasten effektiv abgeschaltet werden.
