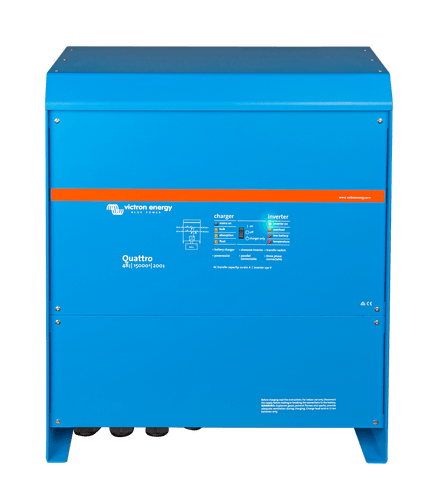

Quattro 48/15000/200-100/100
Auswahl
Technische Daten
| Modell | 48/15000/200 | |
|---|---|---|
| PowerControl & PowerAssist | Ja | |
| Integrierter Transferschalter | Ja | |
| Maximaler durchschaltbarer Strom | 2x100 | |
| DC-Eingangsspannungsbereich | 48 V – 38-66 V | |
| Ausgang | Ausgangsspannung: 230 VAC ± 2 % | Frequenz: 50 Hz ± 0,1 % (1) |
| Kont. Ausgangsleistung bei 25 °C (3) | 15000 | |
| Kont. Ausgangsleistg. bei 25 °C | 12000 | |
| Kont. Ausgangsleistg. bei 40 °C | 10000 | |
| Kont. Ausgangsleistg. bei 65 °C | 7000 | |
| Spitzenleistung | 25000 | |
| Max. Wirkungsgrad | 96 | |
| Null-Last Leistung | 110 | |
| Null-Last Leistung im AES-Modus | 75 | |
| Null-Last Leistung im Such-Modus | 20 | |
| Wechselstrom-Eingang | Eingangsspannungsbereich: 187 -265 VAC | Eingangsfrequenz: 45 – 65 Hz |
| Ladespannung - Konstantspannung | 57,6 V | |
| Ladespannung - Ladeerhaltung | 55,2 V | |
| Lagermodus | 52,8 V | |
| Ladestrom Hausbatterie (4) | 200 | |
| Batterietemperaturfühler | Ja | |
| Programmierbares Relais (5) | Ja | |
| Schutz (2) | a-g | |
| VE.Bus-Schnittstelle | Für Parallel- und Drei-Phasen-Betrieb | Fernüberwachung und Systemintegration |
| COM-Port für allgemeine Nutzung | Ja, 2x | |
| Ferngesteuerte Ein-/Aus-Schaltung | Ja | |
| Betriebstemperaturbereich | -40 bis +65 °C (Gebläse-Lüftung) | |
| Feuchte (nicht kondensierend) | max 95 % | |
| Maximale Höhe | 2.000 m | |
| Material & Farbe | Stahl, blau RAL 5012 | |
| Schutzklasse | IP22 | |
| Gewicht | 72 |
Beschreibung
Variante: Quattro 48/15000/200-100/100
Quattro
Multifunktional
Einzigartige PowerAssist-Funktion
Nahezu unbegrenzte Leistung dank Parallelbetrieb
Überwachung und Steuerung aus der Ferne
In Verbindung mit einem GX-Gerät (z.B. Cerbo GX) können Sie mit der kostenlosen VRM-App und Freies VRM-Portal Website Ihren Multi und das System oder die Systeme lokal (LAN) oder aus der Ferne über das Internet von überall auf der Welt überwachen und steuern. Der Zugriff kann über ein Telefon, Tablet, Laptop oder PC mit den verschiedensten Betriebssystemen erfolgen. Es gibt kein Ende der Kontrollmöglichkeiten, vom Einstellen Ihres Quattro bis zum automatischen Starten eines Backup-Generators und mehr..."
Details: Ausgang: Ausgangsspannung: 230 VAC ± 2 %;Frequenz: 50 Hz ± 0,1 % (1), DC-Eingangsspannungsbereich: 48 V – 38-66 V
Kundenbewertungen
Victron Quattro 48V Serie: Maximale Autarkie und Lastkontrolle für anspruchsvolle Projekte
Vergiss Standardlösungen, wenn es um die Stromversorgung deines Anwesens, deines landwirtschaftlichen Betriebs oder deiner gewerblichen Infrastruktur geht. Du benötigst ein System auf 48V-Basis – dem unangefochtenen Industriestandard für hocheffiziente Lithium-Speichersysteme. Deine Anforderung ist klar: Du willst verschiedene Energiequellen wie das Stromnetz und einen Backup-Generator zu einer intelligenten Einheit verschmelzen, die absolut fehlerfrei und vollautomatisch arbeitet.
Hier übernimmt die Victron Quattro 48V Familie das Kommando. Als leistungsstärkster Partner im Victron-Universum ist der Quattro weit mehr als ein simpler Wechselrichter. Er ist der strategische Kopf deines Kraftwerks, der genau dort Leistung liefert, wo andere Systeme längst an ihre physikalischen Grenzen stoßen.
Was die Quattro 48V Serie zur technischen Benchmark macht
- Intelligentes Dual-Source-Management: Sein größtes Alleinstellungsmerkmal. Mit zwei unabhängigen AC-Eingängen verwaltet der Quattro den Wechsel zwischen Netzstrom und Generator völlig autark und quasi ohne Unterbrechung.
- Aktives Lastmanagement (PowerAssist): Ist dein Netzanschluss zu schwach für stromintensive Geräte wie Wärmepumpen oder Maschinen? Der Quattro erkennt den Engpass und schiebt in Mikrosekunden Energie aus der Batterie nach, um Lastspitzen abzufangen.
- Nahtlose Ausfallsicherheit (USV): Blackouts verlieren ihren Schrecken. Innerhalb von weniger als 20 Millisekunden übernimmt der Quattro die Versorgung. Deine sensible Technik läuft einfach weiter – ohne Datenverlust oder Neustart.
- Optimierte Lithium-Integration: Er kommuniziert nativ mit den BMS-Systemen führender 48V-Speicher (z. B. Pylontech, Voltsmile, BYD). Das garantiert maximale Effizienz und schont die Lebensdauer deiner Zellen.
- Skalierbarkeit für Profis: Von der soliden 5000 VA Basis bis zum gewaltigen 15000 VA Kraftpaket. Durch Parallelschaltung oder 3-Phasen-Konfigurationen wächst dein System mit deinen Anforderungen mit.
Das Kraftwerk: Der Victron Quattro 48/15000/200-100/100
Wenn „viel“ nicht genug ist, kommt der Quattro 48/15000 ins Spiel. Er ist der unangefochtene Heavyweight-Champion der Serie und wird dort eingesetzt, wo andere Systeme längst kapitulieren würden.
Die Highlights des 15kVA-Giganten:
- 12 kW Dauerpower: Mit diesem Boliden versorgst du nicht nur ein Haus, sondern ganze Werkstätten oder landwirtschaftliche Anlagen. Er stemmt Lasten, die für normale Wechselrichter unerreichbar sind.
- Extreme 200A Ladeleistung: Das ist eine Ansage. Wenn dein Generator läuft, pumpt dieser Quattro bis zu 10 kW Ladeleistung direkt in deine Batterien. Das minimiert Generatorlaufzeiten und spart massiv Treibstoff.
- Enorme Anlaufströme: Mit einer Spitzenleistung von 25 kW bringt er selbst schwerste Elektromotoren und Kompressoren sicher zum Laufen, bei denen kleinere Geräte sofort auf „Überlast“ schalten würden.
Stationäres Energiemanagement: Warum der Quattro 48V das Herzstück deiner Infrastruktur ist
Wer ein 48V-System plant, denkt in langfristigen Infrastrukturen. Der Quattro 48V ist dafür gebaut, die Komplexität dieser Systeme unsichtbar und absolut zuverlässig auf drei Ebenen zu regeln:
Ebene 1: Die vollautomatische Netzweiche (Eingangs-Logik)
In der stationären Planung ist Flexibilität alles. Ob der Strom vom Netzbetreiber kommt oder von deinem Backup-Generator – der Quattro fungiert als intelligente Schaltstation. Er priorisiert erneuerbare Energien, nutzt das Netz nur bei Bedarf und wirft im Ernstfall vollautomatisch den Generator an. Alles ohne manuelle Eingriffe, alles ohne Lichtflackern.
Ebene 2: Der intelligente Leistungs-Boost (PowerAssist)
Moderne Großverbraucher wie Wärmepumpen oder E-Auto-Ladestationen bringen Hausanschlüsse oft ans Limit. Der Quattro 48V dient hier als dynamischer Puffer. Er "stützt" das schwache Netz mit Batteriepower, sobald der Bedarf deine Anschlusskapazität übersteigt. Du machst deinen Stromanschluss virtuell stärker, ohne teure Netzausbauten.
Ebene 3: Die strategische Last-Priorisierung (Zwei AC-Ausgänge)
Echte Souveränität bedeutet, im Notfall klug zu wirtschaften. Der Quattro bietet zwei getrennte AC-Ausgänge mit unterschiedlicher Priorität:
- Kritische Lasten (AC-Out-1): Hier hängen Internet, Licht, Heizung und Kühlung. Diese Geräte werden im Notfall in 20ms unterbrechungsfrei weiterversorgt.
Mit seiner PowerAssist-Funktion können Wechselrichter sowie Ladegerät in Zeiten starker Spitzenstromanforderungen bis zu 15 kVA (das heißt 15000 / 230 = 65 A) zum Ausgang beitragen. Das bedeutet: Eingangsleistung plus Wechselrichterleistung
- Nicht-kritische Lasten (AC-Out-2): Große Verbraucher (z. B. Poolpumpe, Sauna) werden im Batteriebetrieb automatisch getrennt, um deine wertvollen Reserven für das Wesentliche zu schonen. Im Batteriebetrieb wird dieser Ausgang abgeschaltet.
Technischer Deep Dive: Die 48V-Modelle im direkten Vergleich
In dieser Tabelle findest du die technischen Eckpfeiler deiner Planung. Alle Modelle sind für den harten 48V-Dauereinsatz konzipiert.
| Modell-Bezeichnung | Dauerleistung (25 °C) | Spitzenleistung | Ladestrom (DC) | Transferschalter |
|---|---|---|---|---|
| Quattro-II 48/5000/70-50 | 4000 W | 9000 W | 70 A | 50 A |
| Quattro 48/5000/70-100 | 4000 W | 10000 W | 70 A | 100 A |
| Quattro 48/8000/110-100 | 6400 W | 16000 W | 110 A | 100 A |
| Quattro 48/10000/140-100 | 8000 W | 20000 W | 140 A | 100 A |
| Quattro 48/15000/200-100 | 12000 W | 25000 W | 200 A | 100 A |
Die harten Fakten: Was leistet der Quattro 48/15000/200 für dich?
Hinter den technischen Daten des Top-Modells stehen reale Einsatzmöglichkeiten für dein Projekt:
- Dauerleistung (12 kW): Das ist deine ultimative Versicherung für den Alltag. Ein Quattro 48/15000 liefert 12.000 Watt Dauerstrom – das reicht aus, um ein komplettes Luxus-Anwesen inklusive aller Großverbraucher (Küche, Klima, Heizung) gleichzeitig souverän zu versorgen.
- Spitzenleistung (25 kW): Das brachiale „Anlauf-Drehmoment“. Der Quattro 48/15000 stemmt kurzzeitig bis zu 25.000 Watt. Das ist entscheidend, wenn schwere Industriemaschinen oder massive Kompressoren starten, die beim Einschalten enorme Ströme ziehen.
- Ladestrom (200 A): In einem 48V-System ist das ein gewaltiger Zeitvorteil. 200 Ampere Ladestrom bedeuten, dass du eine leere 10-kWh-Batterie in nur einer Stunde Generator-Laufzeit fast komplett wieder füllst. Das spart Treibstoff und schont die Nerven der Nachbarn.
- Transferschalter (100 A): Die Belastbarkeit deiner „Schaltzentrale“. Mit 100A Kapazität kann der Quattro massive 23 kW Leistung vom Netz direkt zu deinen Verbrauchern durchleiten, während er parallel die Batterien für den nächsten Notfall lädt.
Quattro oder Quattro-II: Die Wahl der richtigen Zentrale
- Victron Quattro-II 48/5000: Die moderne Evolution. Schmal, effizient und perfekt auf die aktuellen deutschen Netznormen (ESS-System) im Eigenheim zugeschnitten.
- Die klassischen Quattro Boliden (8k bis 15k): Wenn maximale Power und extreme Robustheit gefragt sind. Das sind die unverwüstlichen Kraftpakete für Landwirtschaft, Industrie und große Inselanlagen.
Für wen ist der Quattro 48V gebaut?
- Anspruchsvolle Eigenheimbesitzer: Du willst maximale Unabhängigkeit durch einen großen Speicher und ein zusätzliches Notstromaggregat für den Ernstfall.
- Landwirtschaft & Gewerbe: Du musst Kühlketten, Melkanlagen oder Serverräume durch ein absolut ausfallsicheres System vor jedem Netzausfall schützen.
- Off-grid Pioniere: Du lebst weitab vom Netz und verlässt dich auf Sonne und Generator – der Quattro koordiniert dieses Zusammenspiel vollautomatisch.
Das Victron Ökosystem: Dein smartes Kraftwerk
Ein Quattro entfaltet seine volle Intelligenz erst im Team. Er kommuniziert nahtlos mit dem gesamten Victron-Kosmos:
- Cerbo GX: Das Gehirn, das alle Energieflüsse überwacht.
- SmartSolar MPPT: Die Laderegler, die deine PV-Energie hocheffizient ernten.
- VRM-Portal: Überwache dein System weltweit in Echtzeit via Smartphone oder PC.
Planungssicherheit vom Profi bei Verkauf-Bochum.de
Ein System mit 15.000 VA Leistung plant man nicht „von der Stange“. Wo gewaltige Ströme fließen, zählen korrekte Kabelquerschnitte, die richtige Absicherung und eine fehlerfreie Programmierung der Relais-Logik – erst recht, wenn High-End-Komponenten von Victron Energy das Herzstück bilden. Ob im autarken Eigenheim oder im technisch anspruchsvollen Smart Home Wohnmobil: Ein leistungsstarker Victron Wechselrichter erfordert präzises Engineering für maximale Zuverlässigkeit.
Genau hier sind wir von Verkauf-Bochum.de dein Partner. Wir verkaufen dir nicht nur die Hardware, wir begleiten dich als technische Instanz bei der Auslegung deines gesamten Kraftwerks. Wir sorgen dafür, dass dein System genau das tut, was du erwartest: Kompromisslos funktionieren.
Tiefergehende Informationen zur Systemoptimierung findest du auch in unserem Experten-Blog. Dort erklären wir komplexe Strategien wie das Peak Shaving zur Kappung von Lastspitzen oder die technische Umsetzung einer effizienten Nulleinspeisung. Zudem bringen wir Licht ins Dunkel bei der Planung der Ausfallsicherheit und erläutern detailliert den Unterschied Notstrom Ersatzstrom, damit du im Ernstfall nicht im Dunkeln stehst.
FAQ aus der Praxis: Was du zum Quattro 48V wissen musst
Kann ein einzelner Quattro 15000 eine große Klimaanlage (z. B. 60.000 BTU / 17,5 kW Kühlleistung) betreiben?
Ja, absolut. Eine solche Anlage (im amerikanischen Raum oft als „5-Tonnen-Anlage“ bezeichnet) hat eine elektrische Aufnahme von ca. 5–6 kW. Die 12 kW Dauerleistung des Quattro 48/15000 decken dieseLast problemlos ab. Dank der massiven Spitzenlast von 25 kW meistert er auch die hohen Einschaltströme (LRA) beim Kompressoranlauf souverän. Wir empfehlen dennoch den Einsatz eines Softstarters an der Klimaanlage, um die Belastung für das gesamte System zu minimieren und die Lebensdauer der Komponenten zu erhöhen.
Wie funktioniert die Integration des Cerbo GX mit dem Quattro 15000?
Die Verbindung erfolgt einfach per RJ45-Kabel über den integrierten VE.Bus-Port. Der Cerbo GX fungiert als unverzichtbares Gehirn deiner Anlage: Er übernimmt die Kommunikation mit dem Batterie-BMS, optimiert die Ladekurven in Echtzeit und ermöglicht dir die weltweite Fernüberwachung sowie Steuerung über das Victron VRM-Portal.
Welche LiFePO4-Batteriebank ist ideal für einen Quattro 15000?
Da ein Quattro 15000 unter Volllast Ströme von über 300 A aus der Batterie ziehen kann, empfehlen wir eine Kapazität von mindestens 30 bis 50 kWh. Wir setzen hier bevorzugt auf zertifizierte Hochleistungs-Speicher von Voltsmile oder Pylontech, da diese für hohe Entladeströme ausgelegt sind und auch bei extremen Lasten eine stabile Spannung garantieren.
Wie schalte ich drei Quattro 15000 für echtes 3-Phasen-Power (Drehstrom) zusammen?
Du installierst pro Phase ein Gerät und vernetzt sie über VE.Bus-Kabel mit der GX-Zentrale. Nach der Konfiguration per Software erhältst du ein Kraftwerk mit 36 kW Dauerleistung. Entscheidend ist hierbei eine absolut symmetrische DC-Verkabelung (identische Kabellängen und Querschnitte), damit alle Einheiten gleichmäßig belastet werden. Wir unterstützen dich bei solchen Profi-Projekten gerne mit einem exakten Schaltplan.
